大切な、
命と資産を
守るために。

関西ペイントが開発した「耐火テクト」は、
数々の優れた性能を有する次世代耐火被覆材です。

近年さまざまなデザイン建築物が増えており、耐火被覆に加え
屋外耐久性・デザイン性・工期短縮といった+αの機能が求められています。
耐火テクトはそれらを満たす安心な耐火被覆材です。

01

空間創造

薄膜で耐火性能を発揮し、高い仕上がり感が得られます。

鉄骨自体のフォルムを活かす仕上げが可能になります。

空間設計に余裕が生まれます。

詳しく見る
×

01空間創造

薄膜で耐火性能を発揮し、高い仕上がり感が得られます。

鉄骨自体のフォルムを活かす仕上げが可能になります。

空間設計に余裕が生まれます。

各工法の耐火1時間・耐火2時間の被覆の厚み　梁(H440×300×11×18の場合)

耐火 1時間

RW吹付 25mm RW巻付 20mm

ケイカル板 スペーサー 約60mm ケイカル板15mm 耐火テクト 1.25mm

耐火 2時間

RW吹付 45mm RW巻付 40mm

ケイカル板 スペーサー 80mm ケイカル板25mm 耐火テクト 3.5mm

柱型（角形鋼材） 1時間

柱型（角形鋼材） 1時間 図

納まりスペース参考比較(丸形鋼管タイプのイメージ)

1時間

納まりスペース参考比較(丸形鋼管タイプのイメージ) 図

02

屋外耐久性

高い耐水性により耐久性が増し、適用範囲が広がります。

微弾性タイプで鉄骨の変形に追従します。

省メンテナンスを実現します。

詳しく見る
×

02屋外耐久性

高い耐水性により耐久性が増し、適用範囲が広がります。(上塗は耐候性に優れたフッ素塗料)

微弾性タイプで鉄骨の変形に追従します。

省メンテナンスを実現します。

耐火テクトの耐水性　没水試験

耐火テクト 従来品
膜厚 0.9～1.00mm
塗装方法 引き塗り、1回塗装 スプレー、0.5mm×2回、塗装間隔24H
養生条件 23℃　1週間
没水 23℃　24時間
外観 変化なし
 水を吸い、膨れる

03

工期短縮

耐火認定膜厚（1H、2H）を1回で塗装可能になります。

二液反応硬化型なので工期の大幅短縮が可能になります。

鉄骨制作FABでのプレ施工、現場施工が可能になります。

詳しく見る
×

03工期短縮

耐火認定膜厚（1H、2H）を1回で塗装可能になります。

二液反応硬化型なので工期の大幅短縮が可能になります。

鉄骨制作FABでのプレ施工、現場施工が可能になります。

2時間耐火　梁H400×200×8×13(100m2以下程度)の場合

工期短縮 図

国土交通省耐火構造認定番号一覧（2024年5月現在）

部位 耐火時間 主材膜厚
(mm)		 認定番号 鋼材下限断面寸法 鋼材上限断面寸法
梁 1時間 2.50 FP060BM-0488-1 H　200×100×5.5×8 ～ H　1200×500×25×40
1.75 FP060BM-0480 H　400×200×8×13 H　1200×500×25×40
1.25 FP060BM-0523 H　440×300×11×18 H　1300×1300×50×50
2時間 4.80 FP120BM-0505 H　400×200×8×13 H　1200×500×25×40
3.50 FP120BM-0531 H　440×300×11×18 H　1200×500×25×40

　

柱 1時間 3.00 FP060CN-0790-1 H　150×150×7×10 ～ H　1300×1300×40×50
1.75 FP060CN-0806 H　300×300×10×15 H　1500×1500×40×50
2.00 FP060CN-0707 □　300×300×9 □　1200×1200×60
Φ　382×9 Φ　1200×60
FP060CN-0807 Φ　300×9 Φ　1528×60
4.50 FP060CN-1001 □ 100X100X4.5 □　1200×1200×60
Φ　128X4.5 Φ　1528×60
1.00 FP060CN-1054 □　500X500X19 □　1200×1200×60
Φ　637X19 Φ　1528×60
2時間 5.00 FP120CN-0791 H　300×300×10×15 H　1300×1300×50×50
5.30 FP120CN-0799 □　300×300×9 □　1200×1200×60
Φ　382×9 Φ　1528×60

　

建築基準法施行令第70条（柱の防火被覆） （2024年5月現在）

部位 防火時間 主材膜厚
(mm)		 認定番号 鋼材下限断面寸法 鋼材上限断面寸法
柱 30分 0.50 CC-0012 □　300×300×9 ～ □　1000×1000×40
Φ 　382×9 Φ　 1273×40
0.50 認定番号待ち H　 300×300×10×15 H　 1000×1000×40×50

実績

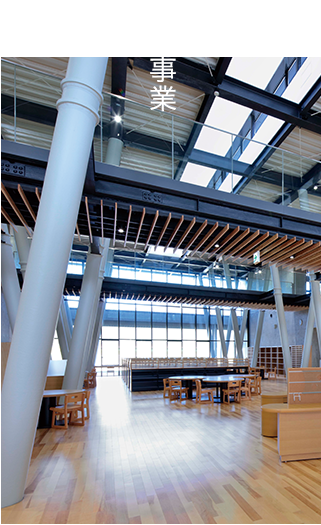

公共事業福井県小浜美郷小学校

住宅プライムメゾン両国

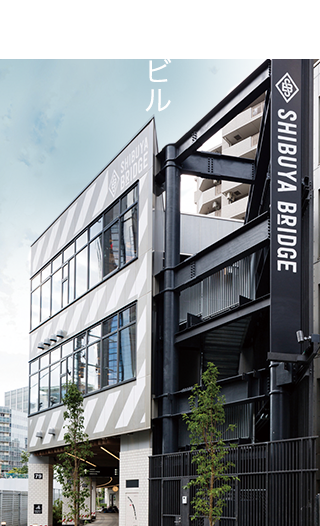

商業ビル渋谷ブリッジ

公共事業福井県小浜美郷小学校

住宅プライムメゾン両国

商業ビル渋谷ブリッジ
